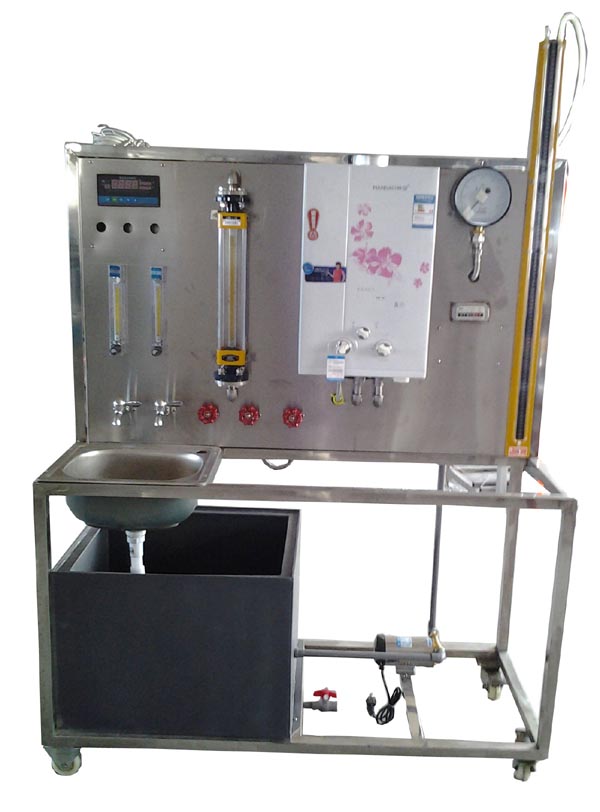

HYGL-2小型燃氣鍋爐熱工性能實驗裝置

發布時間：2024-03-12 丨瀏覽次數：

一、主要配置：

12Kw小型燃氣鍋爐、板式換熱器、循環水泵、熱電偶測溫；干式燃氣流量計、U型壓力計、壓力表、轉子流量計、萬能輸入8點巡檢儀、不銹鋼臺架等。可配套熱值儀、煙氣分析等分析儀（用戶自備）。


二、實驗項目：

1、了解燃氣鍋爐的工作原理。

2、測試小型燃氣鍋爐的熱效率、熱流量等熱工性能。

三、技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率400W。

2、12Kw小型燃氣鍋爐，容積8L。

3、循環水泵參數：流量：30L/min ，揚程：15m，功率：370W。

4、干式燃氣流量計精度2.5%，額定流量4m3/h ；±3000Pa U型壓力計； 0.4級精密壓力表量程0-0.25MPa；

40-400L/h轉子流量計。

5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓

模塊電路。萬能輸入8點巡檢儀檢測顯示溫度。

6、外形尺寸：1800×500×1800mm，外形為不銹鋼可移動支架，帶雙剎車輪。
