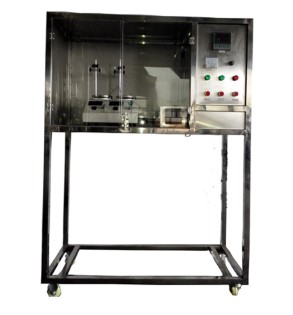

HYHGQH-2三元液-液平衡數據測定實驗裝置

發布時間：2021-04-11 丨 瀏覽次數：

一、主要配置

玻璃平衡釜、磁力攪拌器、超級恒溫水浴、阿貝折光儀、溫度儀表、高品質鋁合金型材框架。

二、實驗功能

1、熟悉用三角形相圖表示三組分體系組成的方法，掌握用濁點法和平衡釜法測定液—液平衡數據的原理.

2、測繪環己烷—水—乙醇三組分體系液—液平衡相圖.

3、可以測定三元體系液液相平衡數據，確定液相組分的活度系數與組成關系式中的參數，推算體系平衡數據，繪制三角形相圖。

三、實驗室設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：乙醇—環已烷—水溶液

四、技術參數

1、玻璃液—液平衡釜容積：50-100ml。

2、磁力攪拌器，攪拌范圍0-5L，轉速200-1500rpm 。

3、超級恒溫水浴：無氟環保制冷，帶外循泵，溫度范圍-5～100℃，控溫精度0.1℃。

4、溫度測量與控制系統：含加熱裝置、調壓裝置、溫度傳感器、溫控儀表等。溫控傳感器: 采用Pt100型鉑熱電阻測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫控儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品經第三方權威機構檢測獲得CE認證標志。

5、單目阿貝折光儀：折射率測量范圍1.300-1.7000 ，準確度：±0.0002。。

6、儀表柜：測控、電器設備在實驗架上。

7、電器：接觸器、開關、漏電保護空氣開關。

8、外形尺寸：1200×500×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
