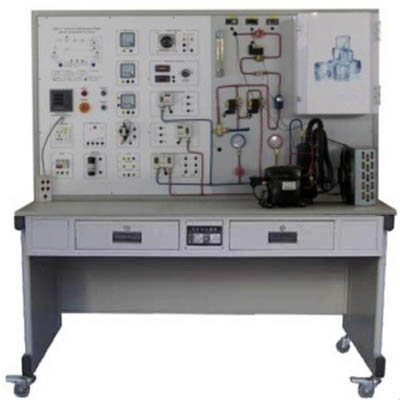

HYZLY-1 制冷系統電氣元件和故障實訓考核裝置

發布時間：2020-09-22 丨 瀏覽次數：

1．產品簡介

該實訓裝置主要為制冷壓縮循環回路，包含了制冷循環回路中所用到的電氣元件，可以使學生分析研究制冷系統中不可缺少的電子元器件的特性和可靠性。通過故障模擬器可以設置制冷循環中出現的故障和電氣控制回路中出現的故障，培養學生對故障的分析和解決能力。適用于技能鑒定、考核工作、高職院校、職業學校的制冷技術、制冷設備原理與維修和制冷設備維修工等教學實訓。

2．裝置特點

（1）本實訓裝置中包含一套完整的制冷循環回路，該回路中設置有電磁閥，通過電磁閥的開閉模擬制冷循環中出現的主要故障。

（2）實訓面板上包含制冷系統中各種電氣組件和測量儀表，學生可了解電氣元件的特性，并可以搭建電氣控制回路。

（3）制冷循環管路敷設于設備安裝板上，高低溫區涂有不同顏色，方便觀察及區分。制冷循環原理圖中帶有LED顯示，可實時觀察系統的運行狀況。

（4）實訓臺采用鋁型材底盤框架式結構，結構簡潔牢固，在減輕設備整體重量的同時保證了設備的整體強度，底部安裝有4個萬向輪，可方便的進行移動。

（5）設備具有良好的安全保護體系。制冷循環中安裝有高低壓保護開關，在系統壓力發生異常時可立即停止壓縮機工作，保護壓縮機及系統安全；電氣回路中安裝有漏電保護開關，緊急停止按鈕及可靠的接地保護措施，保證設備及人身安全。

3．技術參數

（1） 輸入電源：單相三線～220V±10% 50Hz

（2） 裝置容量：＜0.5kVA

（2） 外型尺寸：1600mm×600mm×1800mm

（3） 重 量：＜100kg

（4） 工作條件：環境溫度10℃～30℃，相對濕度 ＜75%（25℃）

（5） 制冷劑類型：R134a

（6） 安全保護：具有漏電保護裝置，安全符合國家標準。

4．基本組成

（1）實訓臺框架：實訓臺采用鋁型材立柱框架式結構，底部帶有萬向輪，可靈活移動，使用方便，不易損壞。

（2）壓縮機單元：采用1/2P壓縮機，帶有過熱和過流保護，壓縮機固定于桌面，可直觀觀察壓縮機工作狀態。

（3）冷凝器：帶有可調速風機，通過調節風機轉速可改變系統的運行狀況。

（4）蒸發器：蒸發器置于冷藏箱中。

（5）油分離器與氣液分離器單元：連接在制冷循環管路中。

（6）實驗屏：安裝有制冷回路組件，包括干燥過濾器、視液鏡、手閥、電磁閥、制冷管道、高低壓壓力表、高低壓壓力控制器、膨脹閥等組件。

（7）電氣元件：自耦調壓器、接觸器、除霜定時器、啟動電容、電壓表、電流表、功率表、溫控器、風機調速器等。

（8）溫度表，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度、環境溫度等位置的實時溫度。溫度測量探頭可以根據測量需求更換測量位置。

（8）多功能表：實時顯示系統的電壓、電流、功率因數等數據。

（9）制冷循環原理圖：帶有LED顯示燈，實時觀察系統的運行。
