西門子S7-1500 PLC實訓臺
發布時間：2021-12-10 丨 瀏覽次數：

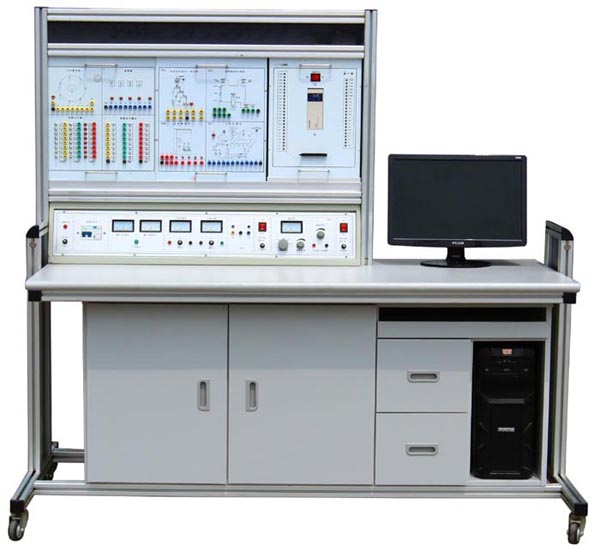

HYX-61B西門子S7-1500可編程控制器實訓裝置
一、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
3、三相四線380V輸出，由三只電壓表指示輸出電壓
4、～220V通過安全插座輸出
5、+24V/2A直流穩壓電源輸出
6、+5V/1A直流穩壓電源輸出
7、±12V/1A直流穩壓電源輸出
8、直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出
9、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
10、裝置容量：＜1KVA
11、重 量：＜110Kg
12、外形尺寸：1600mm×700mm×1600mm
13、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
二、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱等組成。
（一）功能、特點
1）實驗臺包括
A．直流電壓：0～10V可調輸出；直流電流：0～20mA；
B．～220V通過安全插座輸出
C．三相四線380V輸出，由三只電壓表指示輸出電壓
D．+24V/1A直流穩壓電源輸出
E. +5V/5A直流穩壓電源輸出
2）PLC主機及實驗模塊的輸入輸出端口均已引到面板上。采用插拔式自鎖線連接實驗，輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
4）PLC主機配置
西門子S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 數據；60 ns；集成2x PN 接口；集成 16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz
1、所有PLC輸入輸出端口引出至插座
5）實訓桌
實訓桌為工業鋁型材結構，桌面為防火、防水、耐磨高密度板；采用電腦桌實訓桌一體化設計，實訓桌下部設有抽屜柜，左邊位雙開門柜用于存放實訓模塊，中間設有兩個大抽屜用于放置工具及資料，右邊為電腦主機放置柜，電腦主機柜和抽屜上方設有鍵盤托架，造型美觀大方。
（二）實驗項目
1)PLC基本技能實訓
1.PLC認知實訓
2.PLC仿真實訓
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．與、或、非邏輯功能實驗
8．定時器、計數器功能實驗
2)PLC模擬控制應用實訓
19.搶答器控制（優先級、數值運算，具有聲效功能）
20.天塔之光控制（閃爍、發射、流水型）
21.音樂噴泉控制（具有聲效功能）
22.十字路口交通燈控制
23.水塔水位控制
24.自動送料裝車系統控制
25.四節傳送帶控制
26.裝配流水線控制
27.多種液體混合裝置控制
28.自控成型機控制
29.全自動洗衣機控制（具有聲效功能）
30.自控軋鋼機控制
31.郵件分揀機控制
32.自動售貨機控制
33.機械手控制
34.四層電梯控制
35.加工中心控制
36.步進電機PLC控制
3）PLC、三相電機技能實訓
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機啟動停止控制
4）PLC、變頻器綜合應用技能實訓
9.變頻器功能參數設置與操作
10.變頻器報警與保護功能
11.外部端子點動控制
12.變頻器控制電機正反轉
13.多段速度選擇變頻調速
14.變頻器無級調速
15.基于外部模擬量(電壓/電流）控制方式的變頻調速
16.基于PLC數字量控制方式的多段速
5）PLC、觸摸屏技能實訓
9.觸摸屏指示燈對象實驗
10.觸摸屏開關對象實驗
11.觸摸屏數據顯示實驗
12.觸摸屏數據輸入實驗
13.觸摸屏棒圖對象實驗
14.觸摸屏對象實驗
15.觸摸屏移動元件對象實驗
16.觸摸屏靜態顯示實驗
